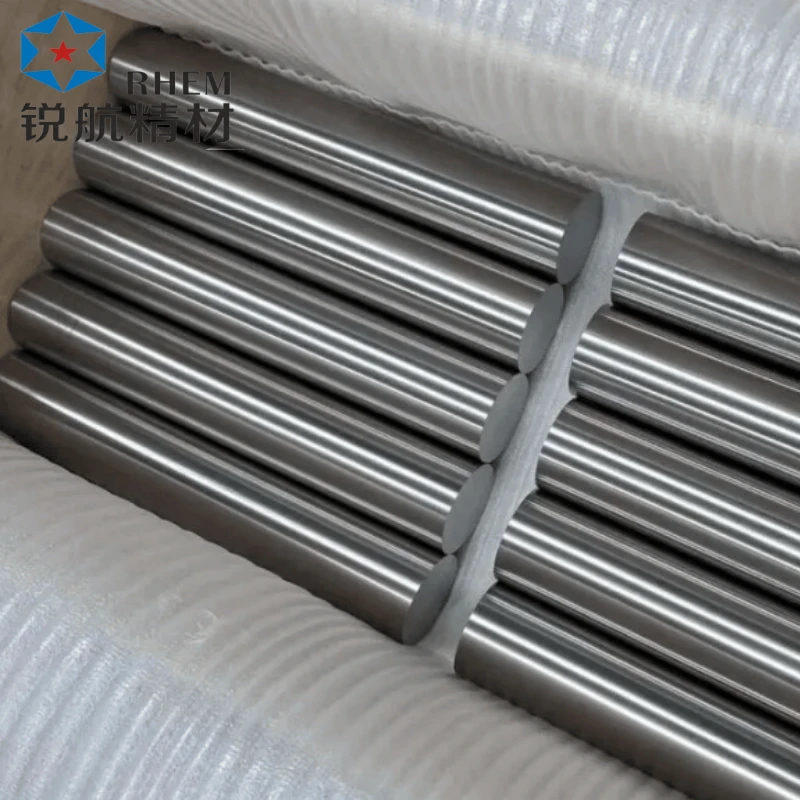

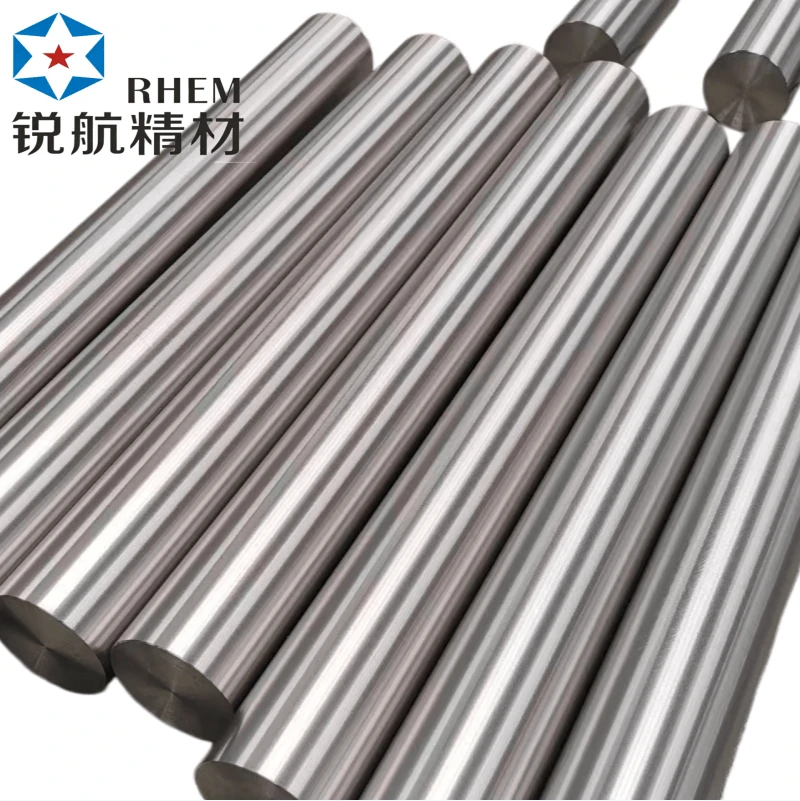

מוטות טיטניום Gr5 בדרגת תעשייה
כיתה: כיתה ה' בתעשייה
תקן בינלאומי: ASTM B348, AMS 4928
מידות זמינות: קוטרΦ3.0 מ"מ- Φ160 מ"מ במלאי.
עיבוד מותאם אישית זמין.
סטטוס זמינות: חישול
ארץ מוצא: Baoji, Shaanxi, סין
תיאור
פרמטרים טכניים
מבוא מוצרים
דרגה 5 היא הסגסוגת הנפוצה ביותר + סגסוגת טיטניום, סימן כימי Ti-6Al-4V. סורגים תעשייתיים Gr5 מתייחסים למלאי ברים מוצקים מחושלים למגזרי מכונות, תעופה וחלל, ימיים, כימיקלים ומכוניות, העומדים בתקן התעשייתי ASTM B348.
סרגל טיטניום Gr5 בדרגה תעשייתית, סגסוגת מלאה Ti-6Al-4V, UNS R56400, תקן סיני TC4, סגסוגת טיטניום דופלקס בשימוש הנפוץ ביותר בעולם תופסת למעלה מ-50% מסך צריכת סגסוגת טיטניום.
לפני המשלוח, עלינו לערוך מערך שלם של בדיקות חובה עבור מוטות טיטניום Gr5, כולל ניתוח מלא-ספקטרום של הרכב כימי, בדיקות תכונות מכניות המכסות מתיחה, קשיות ועמידות בפני פגיעות, בדיקות אולטרסאונד לאיתור סדקים פנימיים והפרדה, כמו גם בדיקות של סובלנות ממדים וחספוס פני השטח. נדרשת בקרה קפדנית של יסודות ביניים כגון חמצן, מימן וחנקן כדי להבטיח משיכות החומר, וכל אצווה תהיה ניתנת למעקב עם תעודות בדיקת חומר מלאות (MTC).
הרכב כימי
אֵלֵמֶנט
| טווח / מגבלה מקסימלית
|
טי
| יתרה (≈89.0–90.5%)
|
אל
| 5.50–6.75%
|
V
| 3.50–4.50%
|
Fe
| פחות או שווה ל-0.30%
|
O
| פחות או שווה ל-0.20%
|
C
| פחות או שווה ל-0.08%
|
N
| פחות או שווה ל-0.05%
|
H
| פחות או שווה ל-0.0125%
|
מאפיינים פיזיים ומכניים (חישול)
פָּרָמֶטֶר
| עֵרֶך
|
צְפִיפוּת
| 4.43 גרם/ס"מ³
|
טווח טמפרטורות עבודה
| -196 מעלות ~ 427 מעלות
|
מודול אלסטי
| 110 GPa
|
מרווח התכה
| 1538-1649 תואר
|
חוזק מתיחה
| גדול או שווה ל-895 MPa
|
חוזק תשואה
| גדול או שווה ל-828 MPa
|
הַאֲרָכָה
| גדול או שווה ל-10%
|
כוח עייפות
| ~480 MPa
|
קַשִׁיוּת
| HV 330–350 / HRC 33–38
|
תחומי יישום תעשייתי ליבה של ברים Gr5
1. תעופה וחלל ותעופה: רכיבי גלגלי נחיתה, צירי מדחס מנוע, מחברים למטוסים, חלקים מבניים של שלדת אוויר.
2. Offshore & Petroleum: חלקי ראש בארות API 6A, מחברי מיתרי מקדחה, פירי משאבת מי ים.
3. הנדסה ימית: פירי מדחף, אביזרי יאכטות, ציוד התפלה.
4. תעשייה כימית: גזעי שסתומים עמידים בפני קורוזיה-, תומכי מחליף חום, חלקים פנימיים של הכור.
5. רכב וספורט מוטורי עם ביצועים- גבוהים: מוטות חיבור למירוץ, פירי מתלים, רכיבי טורבו.
6. מכונות כלליות: פירים קלים בעלי חוזק- גבוה, חלקי זרוע רובוטיים, אביזרי כלי לחץ.
תעופה וחלל
Offshore & Petroleum
הנדסה ימית
תעשייה כימית
רכב וספורט מוטורי עם ביצועים גבוהים-
מכונות כלליות
טיטניום Gr5 לעומת נירוסטה מול סגסוגת אלומיניום
חוֹמֶר
| Gr5 Ti-6Al-4V
| 316L אל חלד
| 7075 אלומיניום
|
חוזק-ל-משקל
| מְעוּלֶה
| יָרוּד
| בֵּינוֹנִי
|
קורוזיה של מי ים
| מְעוּלֶה
| טוב (סיכון בור)
| עניים מאוד
|
טמפרטורת שירות מקסימלית
| 400 מעלות
| 600 מעלות
| 120 מעלות
|
צְפִיפוּת
| 4.43
| 7.93
| 2.8
|
עלות יחסית
| גָבוֹהַ
| בֵּינוֹנִי
| נָמוּך
|
שאלות נפוצות אודות סרגלי טיטניום Gr5 בדרגת תעשייה
טיפים לשימוש במוצר
מדוע Gr5 נקרא סגסוגת חוזק סגולי גבוה?
חוזק המתיחה שלו תואם פלדה מסגסוגת-בינונית, בעוד שהצפיפות היא רק ~4.43 גרם/ס"מ³, קלה ב-45% מפלדה. אידיאלי עבור חלקים נעים/מסובבים הזקוקים ליכולת נשיאה קלת משקל + עומס- (מסגרות מטוסים, פירי מירוץ, רכיבי מקדחה ימית).
מה ההבדל בין Industrial Gr5 ל-Medical Gr23 (ELI)?
· תעשייתי Gr5: Max O פחות או שווה ל-0.20%, חוזק מתיחה גבוה יותר, עלות נמוכה יותר, עבור חלקים תעשייתיים/אוויריים/ימיים שאינם-שתלים.
· Gr23 ELI (Medical Ti-6Al-4V): Max O פחות או שווה ל-0.13%, אלמנטים ביניים נמוכים במיוחד, קשיחות טובה יותר, רק עבור שתלים אנושיים קבועים, לא לשימוש כללי בתעשייה.
אילו גימורים משטחים יכולים לספק סורגים תעשייתיים מסוג Gr5?
1. עור שחור מגולגל חם / מזויף: עלות נמוכה, משטח מחוספס, לחסרי חישול גס
2. משטח קרקע מצוייר קר: גימור תעשייתי מט אחיד, מלאי עיבוד כללי
3. מלוטש בהיר: משטח מראה, עבור פירים מדויקים, חלקי מכשירים
4. התפוצצות: מט אחיד, הסר מתח פני השטח לפני טיפול בחום
האם בר טיטניום Gr5 קשה לעיבוד? באילו כלים להשתמש?
ת: ל- Gr5 מוליכות תרמית נמוכה, שבבים מחזיקים חום בקלות, וגורמים לבלאי הכלים. עצות לעיבוד שבבי:
· כלים: מוסיף קרביד מצופה; מהירות חיתוך נמוכה, זרימת נוזל קירור גדולה
· הימנע מחיתוך יבש-במהירות גבוהה כדי למנוע חמצון פני השטח ומיקרו-סדקים
· יכולת עיבוד טובה יותר מטיטניום טהור Gr1/Gr2, בשימוש נרחב עבור רכיבי CNC המוניים
האם ניתן לרתך מוטות Gr5 תעשייתיים?
ת: כן, יכולת ריתוך מעולה עם GTAW/TIG. חייב להשתמש במיגון ארגון טהור כדי למנוע זיהום חמצן/חנקן במהלך הריתוך; חישול לאחר-הורדת מתח ריתוך מומלץ לרכיבי עומס כבד-.
כיצד לאחסן ברים טיטניום Gr5 כדי למנוע נזק פני השטח?
· אחסן בתוך הבית, הרחק מערפל מלח לח ואדי חומצה
· הפרד מפלדת פחמן כדי למנוע זיהום ברזל וקורוזיה גלוונית
· לעטוף ברים מלוטשים בניילון פלסטיק; צרור מלאי חם-עם נייר קראפט עמיד למים
